Van Điện Từ Máy Nén Khí: Cấu Tạo, Nguyên Lý và Ứng Dụng Chi Tiết
Van điện từ máy nén khí là một trong những thiết bị quan trọng trong hệ thống khí nén, đóng vai trò kiểm soát dòng khí chính xác và hiệu quả thông qua tín hiệu điện. Với khả năng vận hành tự động, thiết bị này được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Trong bài viết này, hãy cùng ACcom tìm hiểu chi tiết về cách van điện từ kiểm soát khí, cấu tạo, nguyên lý hoạt động và các ứng dụng thực tiễn của sản phẩm.
Van điện từ máy nén khí là gì?

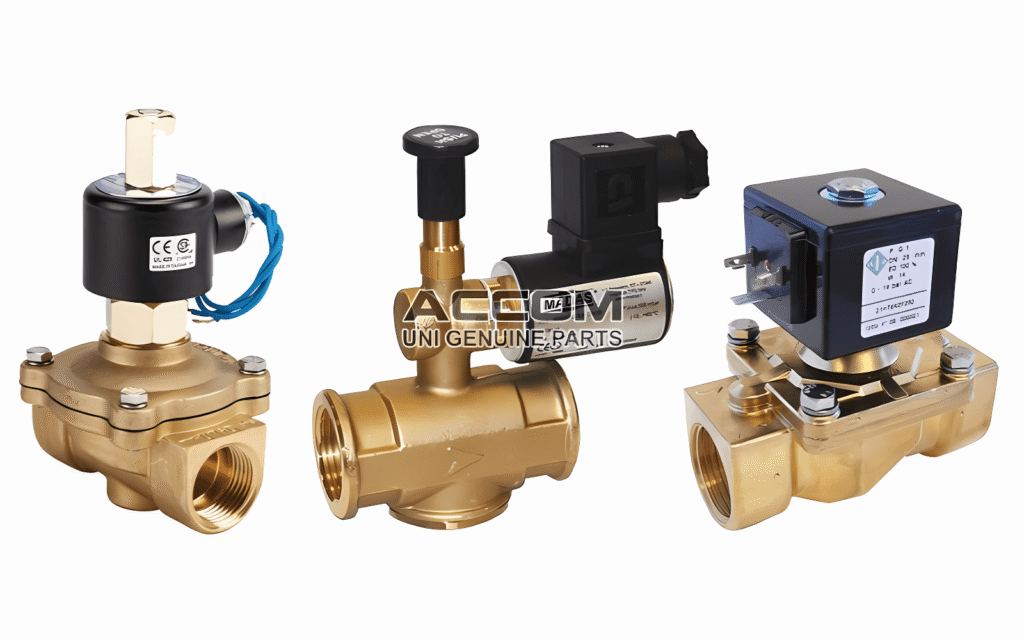

Van điện từ máy nén khí (solenoid valve) là thiết bị cơ điện sử dụng tín hiệu điện để điều khiển dòng khí nén trong hệ thống. Nó hoạt động như một “cầu nối” giữa tín hiệu điện và hệ thống khí nén, cho phép kiểm soát dòng khí vào, ra hoặc phân phối đến các thiết bị khác như xi lanh, động cơ khí nén hoặc van công nghiệp.
Van điện từ được thiết kế để đóng/mở hoặc chuyển hướng dòng khí nén một cách nhanh chóng và chính xác, góp phần nâng cao hiệu suất và độ tin cậy của hệ thống. Với thiết kế nhỏ gọn và bền bỉ, van điện từ là lựa chọn tối ưu trong các hệ thống tự động hóa.
Cấu tạo van điện từ máy nén khí
Van điện từ máy nén khí có cấu tạo đơn giản nhưng hiệu quả, bao gồm các thành phần chính sau:
Thân van
– Được làm từ các vật liệu bền bỉ như đồng, thép không gỉ, hoặc nhựa cao cấp (uPVC, cPVC). Thân van chứa các cổng (cửa) để khí nén đi vào và ra, đồng thời tạo ra các khoang khí riêng biệt.
– Thân van thường có dạng ren hoặc mặt bích để kết nối với đường ống.
Cuộn dây điện từ (coil)
– Đây là bộ phận chính tạo ra từ trường khi dòng điện chạy qua. Cuộn dây được quấn quanh một lõi kim loại, thường sử dụng điện áp 12V, 24V, 110V, 220V hoặc 380V.
– Cuộn dây được bao bọc bởi vỏ thép để bảo vệ và chống thấm nước, chống bụi.
Lõi van (piston hoặc thanh trượt)
– Là bộ phận di chuyển bên trong thân van để đóng/mở các cổng khí. Lõi van được điều khiển bởi lực từ trường từ cuộn dây hoặc lực lò xo khi không có điện.
– Lõi van thường được làm từ thép không gỉ để chống ăn mòn.
Lò xo
– Đảm bảo lõi van trở về vị trí ban đầu (thường đóng hoặc thường mở) khi không có tín hiệu điện. Lò xo được thiết kế phù hợp với áp suất và môi trường làm việc.
Gioăng làm kín
– Ngăn chặn rò rỉ khí nén giữa các bộ phận của van, đảm bảo hiệu suất hoạt động. Gioăng thường được làm từ cao su hoặc vật liệu chịu nhiệt.
Nguyên lý hoạt động của van điện từ máy nén khí
Van điện từ hoạt động dựa trên nguyên lý điện từ, chuyển đổi tín hiệu điện thành chuyển động cơ học để kiểm soát dòng khí nén. Quy trình hoạt động cụ thể như sau:
Khi không có điện:
- Van ở trạng thái mặc định, có thể là thường đóng (NC – Normally Closed) hoặc thường mở (NO – Normally Open) tùy thuộc vào thiết kế.
- Lò xo giữ lõi van ở vị trí đóng hoặc mở, ngăn hoặc cho phép khí nén đi qua.
Khi có tín hiệu điện:
- Dòng điện chạy qua cuộn dây, tạo ra từ trường hút lõi van di chuyển.
- Lõi van thay đổi vị trí, mở hoặc đóng các cổng khí, cho phép khí nén đi qua hoặc chặn lại.
Khi ngắt điện:
- Từ trường biến mất, lò xo đẩy lõi van về vị trí ban đầu, khôi phục trạng thái đóng hoặc mở.
Thời gian đóng/mở của van điện từ rất nhanh, thường chỉ từ 1-3 giây, giúp hệ thống phản ứng kịp thời với các yêu cầu vận hành.

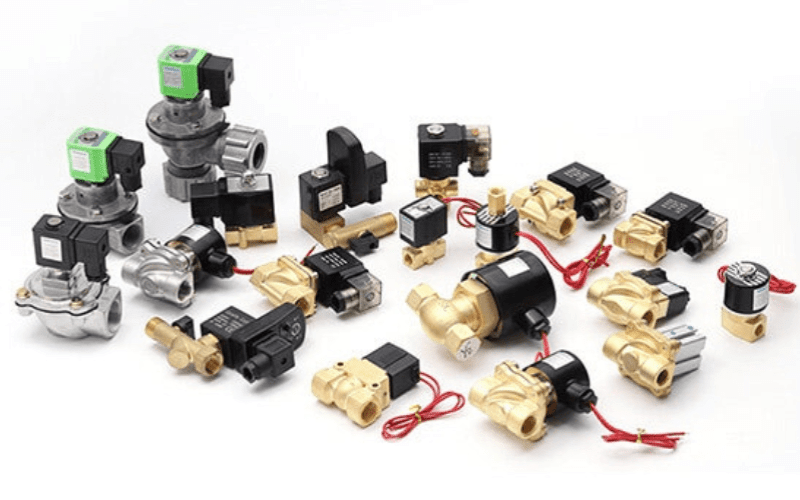

Phân loại van điện từ máy nén khí
Van điện từ được phân loại dựa trên số cổng và trạng thái hoạt động:
- Theo số cổng và vị trí
– Van 2/2: Có 2 cổng (1 vào, 1 ra), phù hợp cho hệ thống đơn giản, kiểm soát dòng khí vào/ra.
– Van 3/2: Có 3 cổng (1 vào, 1 ra, 1 xả), thường dùng để điều khiển xi lanh tác động đơn.
– Van 5/2 và 5/3: Có 5 cổng và 2 hoặc 3 vị trí, dùng cho xi lanh tác động kép hoặc hệ thống phức tạp.
2, Theo trạng thái ban đầu
– Thường đóng (NC): Van đóng khi không có điện, mở khi có điện.
– Thường mở (NO): Van mở khi không có điện, đóng khi có điện.
- Theo điện áp
Các mức điện áp phổ biến: 12V, 24V, 110V, 220V, 380V, tùy thuộc vào hệ thống điện của nhà máy.
Ứng dụng của van điện từ máy nén khí
Van điện từ máy nén khí được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và hiệu quả. Một số ứng dụng tiêu biểu bao gồm:
- Công nghiệp tự động hóa: Điều khiển xi lanh, robot,….
- Công nghiệp: Kiểm soát dòng khí trong máy nén khí, hệ thống xử lý nước thải, cấp thoát nước, và sản xuất xi măng.
- Thực phẩm: Sử dụng van điện từ vi sinh (làm từ nhựa hoặc thép không gỉ) để kiểm soát dòng khí trong sản xuất bia, rượu, thuốc, hoặc thực phẩm….
- Y tế: Điều khiển khí trong máy thở, hệ thống cung cấp oxy, hoặc thiết bị y tế khác.
Tại sao nên chọn van điện từ Uni ACcom?
Van điện từ Uni ACcom có nhiệm vụ điều khiển đóng/mở dòng khí hoặc dầu tự động thông qua tín hiệu điện – là mắt xích quan trọng trong quá trình vận hành ổn định của hệ thống khí nén.
-
- Giá hợp lý: So với các thương hiệu nhập khẩu, van Uni ACcom có giá tốt hơn từ 30–50% nhưng vẫn đảm bảo khả năng xả áp ổn định và chính xác.
- Hoạt động ổn định: Sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt, vật liệu thân đồng, lò xo chịu lực cao
- Đa dạng kích cỡ: Uni ACcom có nhiều tùy chọn kích thước, áp suất cài đặt và loại ren – dễ dàng thay thế cho cả máy nén piston và trục vít.
- Có sẵn – Dịch vụ kỹ thuật nhanh chóng: Sản phẩm luôn có hàng, hỗ trợ tư vấn kỹ thuật, lắp đặt, bảo hành nhanh chóng trên toàn quốc.
>> Tham khảo: Van điện từ Uni ACcom
ACCOM – Đối tác phân phối chính thức phụ tùng Uni ACcom tại Việt Nam, cam kết mang đến giải pháp tối ưu cho hệ thống khí nén của bạn:
- Giao hàng tận nơi trên toàn quốc
- Hỗ trợ lắp đặt và tư vấn kỹ thuật tận tình
- Bảo hành rõ ràng, linh kiện thay thế luôn sẵn
- Giá tốt cho đại lý và doanh nghiệp mua số lượng
Hướng dẫn sử dụng van điện từ máy nén khí
Để đảm bảo van điện từ máy nén khí hoạt động hiệu quả, bạn cần lưu ý:
Chọn van phù hợp:
– Xác định loại van (2/2, 3/2, 5/2), điện áp, và chất liệu phù hợp với môi trường làm việc.
– Chọn thương hiệu uy tín như SMC, Festo, Airtac, hoặc UNI ACCOM.
Kiểm tra áp suất và nhiệt độ:
– Đảm bảo áp suất khí nén và nhiệt độ môi trường nằm trong giới hạn của van (thường 3-8 bar).
Lắp đặt đúng cách:
– Kiểm tra hướng lắp van (theo mũi tên trên thân van) và đảm bảo kết nối điện an toàn.
Bảo trì định kỳ:
– Vệ sinh van, kiểm tra gioăng và cuộn dây để tránh rò rỉ hoặc hỏng hóc.
Van điện từ máy nén khí là thiết bị quan trọng giúp điều khiển dòng khí hoặc dầu tự động, góp phần duy trì hoạt động ổn định và chính xác cho toàn hệ thống. Với thiết kế nhỏ gọn, đóng/mở nhanh và khả năng tương thích cao, van điện từ Uni ACcom là lựa chọn đáng tin cậy cho mọi quy mô sản xuất – từ xưởng nhỏ đến nhà máy lớn.Nếu bạn cần tư vấn thêm về van điện từ UNI ACcom hoặc các phụ tùng máy nén khí khác, hãy liên hệ ACcom để được hỗ trợ kỹ thuật chính xác và nhanh chóng nhất!
